Успех-4.105Д — трассоискатель с цветным экраном

Трассопоисковый комплект Успех-4.105Д создан для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

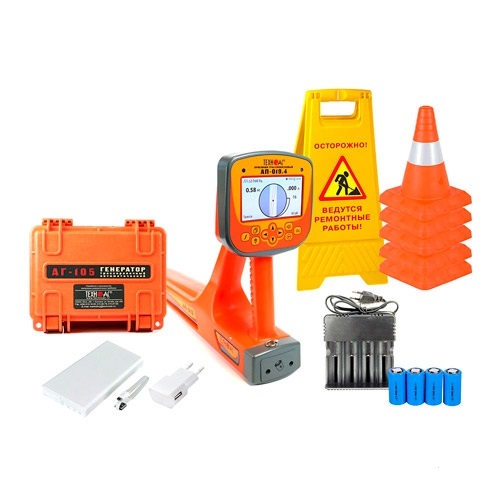

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.

Компактный автономный генератор АГ-105 с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя с цветным экраном Успех-4.105Д:

• Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
• Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ.

Рекомендуемые области применения кабелетрассоискателя с цветным экраном Успех-4.105Д:

• Электросети;
• Телекоммуникация;
• Строительно-монтажные организации;
• ЖКХ;
• Водоканалы;
• Теплосети;
• Нефтегазовая отрасль;
• Геодезия.

Особенности приемника АП-019.4:

• Современный цифровой трассопоисковый приемник-моноблок;
• Цветной дисплей с автоматической и ручной регулировкой яркости;
• Температура эксплуатации от -30 до +60°С;
• Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
• Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»;
• Возможность выбора активных рабочих частот и режимов работы;
• Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
• Встроенный динамик с регулировкой уровня громкости;
• Настраиваемый режим «Сон» для экономии заряда батарей;
• Дополнительные функции при подключении внешних датчиков;
• Меню на двух языках (русский и английский);
• Возможность подключения внешнего аккумулятора Power Bank.

Режимы индикации приемника АП-019.4:

Особенности генератора АГ-105:

• Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
• Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
• Ручное уменьшение/увеличение мощности после автосогласования;
• Небольшие габариты и вес.
