Сталкер 80-24 (LFP) комплекс трассопоисковый

Назначение комплекса трассопоискового Сталкер 80-24 (LFP):

Трассоискатель (трассодефектоискатель, кабелеискатель) Сталкер 80-24 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

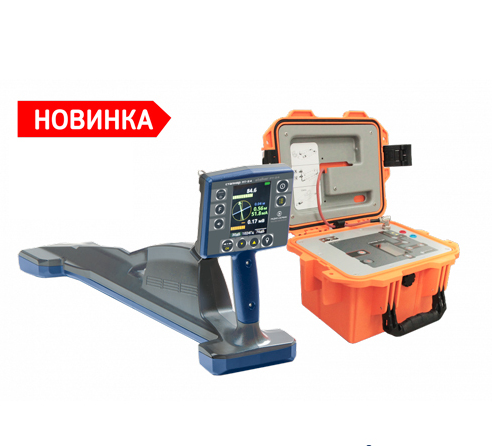

В комплект поставки трассоискателя Сталкер 80-24 входит генератор ГТ-80 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем (Li-Ion).

Питание модернизированного генератора ГТ-80 (LFP) осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.

Особенности комплекса трассопоискового Сталкер 80-24 (LFP):

• функция «Компас» - схематическое отображение коммуникаций на дисплее приемника двух коммуникаций;
• поиск положения передающих зондов и камер телеинспекции;
• трассировка и координирование местоположения во всемирной системе координат;
• встроенный GPS/ГЛОНАСС модуль;
• высокоточное позиционирование (до 1 см) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• связь с компьютером по Bluetooth, память на 10000 измерений;
• дистанционное управление генератором через сеть GSM Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (LFP) (от 10 до 80 Вт);
• меню приемника ПТ-24 на русском, английском и китайском языках.

Особенности приемника ПТ-24:

• облегченная конструкция (вес 1,9 кг);
• встроенный GPS/ГЛОНАСС модуль;
• увеличенный яркий цветной дисплей;
• увеличенное время работы до 20 часов от Li-Ion аккумуляторов;
• непрерывное отображение на дисплее всех необходимых параметров:
  • функция «Компас» с одновременным схематичным отображением двух коммуникаций: первая с протекающим током от генератора; вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
  • шкалы «максимума» и «минимума»;
  • глубины залегания и силы тока коммуникации на всех активных частотах;
  • полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
  • функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • режим острый максимум;
  • в режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33 кГц);
• Запись в память приемника ПТ-24:
  • уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
  • направления к коммуникации;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления поискового тока;
  • относительной полярности разности потенциалов по входу «ДАТЧИК»;
  • фазы сигнала по входу «ТРАССА»;
  • рабочих частот;
  • местные дата и время в момент снятия показаний по информации GPS;
  • координат места снятия показаний по информации GPS.

Особенности генератора ГТ-80:

• мощность и ток до 80 Вт, 12 А;
• встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
• дистанционное управление генератором через сеть GSM;
• отложенный старт;
• бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
• быстрое автоматическое согласование с нагрузкой для простоты использования;
• совместим со всеми приемниками серии «Сталкер»;
• работа с приемниками других производителей;
• питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики комплекса трассопоискового Сталкер 80-24 (LFP):

Комплект поставки Сталкер 80-24 (LFP)

Дополнительная комплектация Сталкер 80-14 (LFP):

(Поставляется за отдельную плату)
