Параметр | Значение |
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3 дБ) | 0…5 ГГц |
Ограничение ПП | 0...500 МГц |
Время нарастания (10% -90%)* | ≤ 70 пс в полной ПП |
Неравномерность АЧХ(±1 дБ) | ±1 дБ (≥ 3 ГГц) |
Коэффициент отклонения (К откл) | 10 мВ/дел … 250 мВ/дел – полна вертикальная шкала 8 делений Регулировка в последовательности: 10-12,5-15-20-25-30-40-50-60-80-100-125-150-200-250 мВ/дел. Плавна регулировка с шагом 1% или лучше. При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел. |
Погрешность измерения напряжения | ± 1,5% от полной шкалы |
Уровень собственных шумов, с.к.з. | ≤1,8 мВ максимально в полной ПП |
Диапазон постоянного смещения | ±1 В (регулируемое, шаг 10 мВ) |
Погрешность установки постоянного смещения | ±1,5 мВ ± 1,5% от установленного напряжения смещения |
Входной импеданс | (10 ± 1,5) Ом |
Максимальное входное напряжение | ± 1 В |
Тип связи по входу | По постоянному току /DC (открытый вход) |
Защита от перенапряжения | ± 2 В (постоянный + переменный) |
Коннектор ВЧ входа | Соединитель SMA-типа (розетка), совместим с PC3.5 |
Канал горизонтального отклонения | |
Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
Коэффициент развертки (К разв) | Полная горизонтальная шкала – 10 делений: 10 нс/дел … 1000 с/дел (реальное время) 50 пс/ дел … 5 мкс/ дел (эквивалентное время) 10 пс/ дел … 5 мкс/ дел (эквивалентное время) 100 мс/дел … 1000 с/дел (режим самописца/ Roll) |
Разрешение | 1 пс (эквивалентное время) |
Число сегментов (режим сегментированной памяти) | 2….1024 (межсегментное время 3 мкс) |
Опорный генератор | ±2*10-6 + ±3*10-6 /год |
Погрешность измерения временных интервалов, с | ±(2*10-6 *Tх + 0,001*То+5*10-12, где Тх – измеряемый временной интервал, с То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с |
Регулируемая задержка | 0…4,28 с (1 дел. Кразв.- «грубо»/ 0,1 дел. Кразв.- «точно»; При ручном вводе или калькулировании значение приращения составляет 0,01 дел |
Синхронизация | |
Источники синхросигнала | Внутренний прямой/делитель частоты. Внешний прямой/делитель частоты |
Режимы запуска развертки | Автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single), По заданному шаблону (Pattern), По Глазу (Eye Line) |
Виды синхронизации | По фронту (Edge) – любой источник в диапазоне 0…3 ГГц С делителем частоты (Divided/2) - любой источник в диапазоне 0…6 ГГц |
Чувствительность | ±1 В (регулируемая, шаг 10 мВ – грубо, 1 мВ - точно) |
Джиттер синхронизации, скз | 2 пс + 1*10- 5 от задержки (для Edge, Divided) |
Вход внешней синхронизации | SMA-типа (розетка), связь входа DC, 50 Ом ± 1,5 Ом Защита входа: ± 3В пик макс |
Аналого-Цифровое преобразование | |
Разрешение по вертикали | 12 бит (до 16 бит – режим HighRes) |
Частота стробирования | 1 Твыб/сек - Эквивалентное время 5 Твыб/сек - Эквивалентное время 500 Мвыб/с - Реальное время |
Объем памяти (запись) | 500 Б … 250 кБ - Эквивалентное время 50 Б … 250 кБ - Реальное время |
Режимы сбора данных | Обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes) |
Режимы дискретизации | Реальное время, эквивалентное время, режим самописца (Roll), сегментированный режим |
Число усреднений | 2…4096 |
Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно |
Маркеры измерения | |
Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
Виды измерений | Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s) |
Режимы перемещения маркеров | Раздельный или связанный |
Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
Автоматические измерения (до 10 параметров одновременно) | |
По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, - Выброс |
По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
Статистические измерения | Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО) |
Между параметрами | Задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB. |
БПФ | Амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ |
Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора). |
Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
Границы | Произвольная часть экрана по горизонтали |
Режим измерения | Повторяющийся или однократный |
Математика | |
Математические функции | Вычисление и отображение до 4-х математических функций F1…F4 (сигналов) |
Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др. |
Гистограммы | |
Окно гистограммы | Вертикально или горизонтально. Построение внутри любой выбранной области экрана. |
Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации. |
Маски | |
Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. |
Стандартные маски | 167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA |
Глазковые диаграммы | |
Измеряемые сигналы | Автоизмерения параметров NRZ и RZ “глазковых” диаграмм |
Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
Сохранение и вызов сигналов | |
Управление | Запись и вызов установок, осциллограмм, экранов (Screen) |
Сохранение на ПК | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
Внутренняя память | Запись и вызов до 4-х сигналов (ячейки М1-М4) |
Aвтопоиск сигналов | Обеспечивает автоустановку коэффициент отклонения и напряжения компенсации, коэф. развертки и задержки, а также уровня синхронизации |
Общие данные | |
Напряжение питания | 12 В ± 5%, (универсальное AC/DC) |
Потребляемый ток | 1,3 А макс |
Интерфейс | USB 2.0 (совместим с USB 3.0) |
Совместимые ОС | Windows 7, Windows 8 или Windows 10 (32-бит или 64-бит) |
Рабочие условия | Нормальные: от +5°C до +40°C Для указанной в ТТД погрешности: от +15°C до +25°C Относительная влажность до 85 % при +25°C |
Условия хранения | От –20°C до +50°C Относительная влажность до 95 % при +25°C |
Габаритные размеры | 160 х 54 х 225 мм |
Масса | 790 г |
Примечание:
*- Время нарастания переходной хар-ки (rise time/ Тн) определяется ПП (BW) и вычисляется по следующим формуле: Тн = 0.35/BW.
№ | Наименование | Количество |

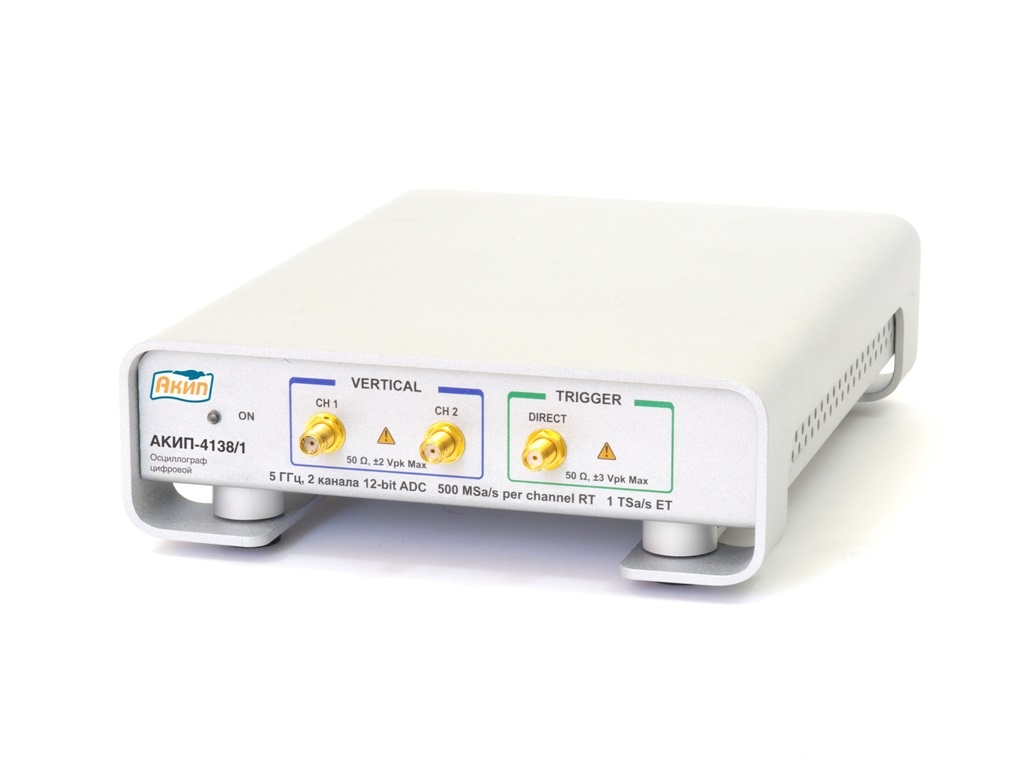

1 | Осциллограф АКИП-4138/1 | 1 |
