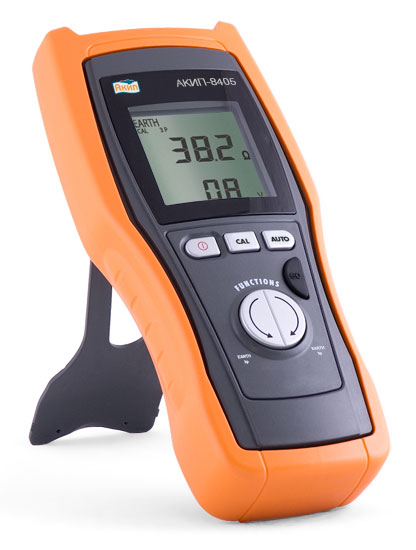

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Измерители безопасности электроустановок АКИП-8405 — измеритель параметров электрических сетей
| Параметр | Значение |
| Измерение напряжения (DC, AC TRMS) | |
| Пределы измерений | 1,0…999,9 мВ / 9,999 В / 99,99 В / 605,0 В |
| Разрешение | 0,1 мВ / 0,001В / 0,01 В / 0,1 В |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC; ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц |
| Входное сопротивление | 1 МОм |
| Измерение тока (DC, AC TRMS) | |
| Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А / 1 А |
| Коэф. преобразования | 1 мВ/А |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц |
| Функции регистрации MAX, MIN, AVG, PEAK | |
| Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) |
| Измерение частоты (напряжение и ток) | |
| Пределы измерений | 30,0...199,9 Гц/ 200...400 Гц |
| Разрешение | 0,1 Гц / 1 Гц |
| Погрешность | ±(0,5%+2 ед.мл.р.) |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с токовыми клещами) |
| Входное сопротивление | 1 МОм |
| Измерение сопротивления и прозвонка | |
| Пределы измерений | 0,00...39,99 Ом / 399,9 Ом / 3999 Ом / 39,99 кОм |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом / 10 Ом |
| Погрешность измерения | ±(1%+5 ед.мл.р.) |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) |
| Защита от перегрузки | 605 В среднее квадратичное до 1 минуты |
| Измерение сопротивления цепи / петли током > 0,2 А (АКИП-8403, АКИП-8405) | |
| Пределы измерений | 0,00…19,99 Ом / 99,9 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом |
| Погрешность измерения | ±(5%+3 ед.мл.р.) |
| Защита от перегрузки | 605 В среднее квадратичное |
| Фазоуказатель | |
| Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ) 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В |
| Измерение сопротивления изоляции (АКИП-8403, АКИП-8405) | |
| Пределы измерений | 0,00…19,99 МОм / 199,9 МОм / 999 МОм |
| Разрешение | 0,01 МОм / 0,1 МОм / 1 МОм |
| Погрешность измерения | ±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм ±(10%+2 ед.мл.р.) - в диапазоне 200 до 999 МОм |
| Испытательное напряжение | 250В/ 500В |
| Номинальный тестовый ток | 1 мА |
| Защита от перегрузки | 605 В среднее квадратичное |
| Тест УЗО (АКИП-8404, АКИП-8405) | |
| Время отключения | 2…400 мс |
| Разрешение | 1 мс |
| Погрешность измерения | ±(2,0%+2 ед.мл.р.) |
| Номинальный тестовый ток | 30 мА, 100 мА, 150 мА, 300 мА |
| Защита от перегрузки | 605 В среднее квадратичное |
| Полное сопротивление петли(без отключения УЗО) (АКИП-8404, АКИП-8405) | |
| Диапазон измерений | 1…1999 Ом |
| Разрешение | 1 Ом |
| Погрешность | ±(2,0%+2 ед.мл.р.) |
| Тестовый ток | < 15 мА |
| Общие данные | |
| Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) |
| Условия эксплуатации | 0 °С … 40 °С; относительная влажность <70% |
| Рабочие условия | 0…40°С, 80% |
| Напряжение питания | 1,5 В х 4 (тип АА) |
| Ресурс батарей | до 90 часов |
| Исполнение | МЭК 61010-1, МЭК 61557 Защита входа - кат. III ~550 В ; изоляция – класс II, двойная |
| Габаритные размеры | 240 х 100 х 45 мм |
| Масса | 0,63 кг |
| № | Наименование | Количество |
| 1. | Измеритель параметров электрических сетей АКИП-8405 | 1 |
| 2. | Измерительный кабель | 2 |
| 3. | Зажим «крокодил» | 2 |
| 4. | Кабель 2-хпроводный с евровилкой для однофазных сетей | 1 |
| 5. | Сумка для транспортировки | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Методика поверки | 1 |
