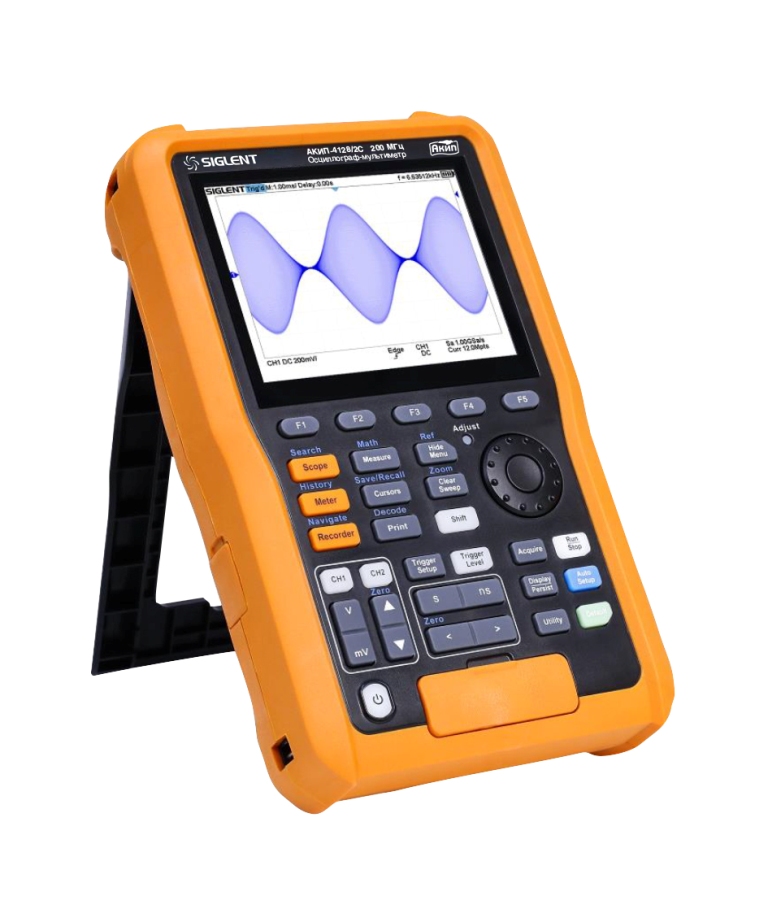

АКИП-4128/1С осциллограф-мультиметр
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-4128/1С осциллограф-мультиметр
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-4128/1С осциллограф-мультиметр
Особенности осциллографа-мультиметра АКИП-4128/1С:
- Цифровой осциллограф, мультиметр, регистратор;
- Изолированные входы: до 1000 В КАТ II / 600 В КАТ III между сигнальным входом, землей и экраном. Полная изоляция между двумя аналоговыми каналами осциллографа, одним каналом мультиметра, адаптером питания и портом USB;
- Осциллограф: 2 канала, полоса пропускания: 100 МГц;
- Максимальная частота дискретизации реального времени 1 ГГц;
- Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов);
- Автоматические измерения (до 38-и параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»);
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадратного корня (√);
- Частотный анализ (БПФ), 1 млн. точек;
- Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки);
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Режим сегментированной памяти: до 80.000 сегментов;
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN;
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту;
- Интерполяция: Sin X/х, линейная;
- Цифровой регистратор: осциллограф (дискретизация 25 кГц), внутренняя память 25 МБ, внешняя до 2 ГБ, мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений;
- Мультиметр: True RMS измерение напряжения и тока, сопротивления, емкости, прозвонка цепи, проверка диодов;
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра;
- Автономное батарейное питание (4 ч работы);
- Цветной ЖК-дисплей (14,22 см), разрешение 640*480;
- Интерфейсы: USB Host, USB Device (MicroUSB-TMC);
- Поддержка подключения внешних USB-накопителей;
- Поддержка команд дистанционного управления SCPI;
- Степень защиты корпуса IP51.
Технические характеристики осциллографа-мультиметра АКИП-4128/1С:
| Параметр | АКИП-4128/1С | АКИП-4128/2С |
| Режим осциллографа | ||
| Канал вертикального отклонения | ||
| Полоса пропускания | 0…100 МГц | 0…200 МГц |
| Полоса пропускания | ≤ 3,5 нс | ≤ 2,0 нс |
| Коэффициент отклонения (К откл) | 2 мВ/дел…100 В/дел | |
| Погрешность установки К откл | ± 3 % - ≥ 10 мВ/дел ± 4 % - < 10 мВ/дел |
|
| Постоянное смещение | 2 мВ…296 мВ: ± 5 В; 302 мВ…7,5 В: ± 80 В; 7,6 В…100 В: ± 400 В | |
| Входной импеданс | 1 МОм (± 2 %) // 14 пФ (± 2 пФ) | |
| Максимальное входное напряжение | 1000 Вскз КАТ II / 600 Вскз КАТ III | |
| Связь по входу | Открытый, закрытый, “земля” | |
| Канал горизонтального отклонения | ||
| Коэффициент отклонения (К откл) | 1 нс/дел…100 с/дел | |
| Погрешность установки К откл | ± 0,0025 % | |
| Режим работы | Основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y | |
| Синхронизация | ||
| Источники синхронизации | Канал 1, Канал 2 | |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | |
| Тип синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |
| Аналого-цифровое преобразованрие | ||
| Разрядность АЦП | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES)) | |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) | |
| Интерполяция | Sin (х)/х | |
| Объем памяти | 6 МБ на канал (12 МБ при объединении каналов) | |
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел) | |
| Измерения | ||
| По вертикали | Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза | |
| Измерение временной задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Статистика | Текущее значение, Макс, Мин, СКО | |
| Курсорные | ∆U, ∆T, ∆1/T (вручную), режим «слежение» | |
| Математика | ||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
| Источник математики | КАН1, КАН2 | |
| Регистратор | ||
| Осциллограф | ||
| Источник | КАН1, КАН2, КАН1 и КАН2 | |
| Частота дискретизации | 1 Гц … 25 кГц (в последовательности 1-2-5) | |
| Память | 50 МБ (внутренняя память), до 2 ГБ (внешняя память) | |
| Длительность записи | При максимальной дискретизации: 23 минуты во внешнюю память, один канал (11 минут на два канала) При минимальной дискретизации: 22 часа во внешнюю память, один канал (11 часов на два канала) |
|
| Формат данных | Binary | |
| Измерения | ||
| Источник | Автоматические измерения, Мультиметр, Автоматические измерения и мультиметр | |
| Интервал регистрации | 0,1 с … 10 м | |
| Каналы регистрации | До 4-х каналов (измерения + мультиметр) | |
| Память | До 3,6 МБ один канал, 900 кБ в 4-х канальном режиме | |
| Длительность записи | До 100 часов при минимальном интервале | |
| Формат данных | Binary | |
| Экспорт данных | Binary, csv, matlab | |
| Режим мультиметра | ||
| Постоянное и переменное (СКЗ) напряжение | ||
| Пределы измерения напряжений DC | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В | |
| Пределы измерения напряжений AC | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (45 Гц … 400 Гц) | |
| Разрешение | Постоянное:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Переменное: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
|
| Погрешность | Постоянная:± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (1000 В) Переменная: : ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр, ± 1,5 % ± 5 емр (750 В) |
|
| Параметры входа | 600 Вскз КАТ III, 1000 Вскз КАТ II | |
| Постоянный и переменный (СКЗ) ток | ||
| Предел измерений | 60 мА, 600 мА, 6 А, 10 А Диапазон частот переменного тока: 45 Гц … 400 Гц |
|
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | |
| Погрешность измерения | ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А) | |
| Сопротивление | ||
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм | |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | |
| Погрешность | ± 1 % ± 5 емр, ± 4 % ± 5 емр (60 МОм) | |
| Прозвон цепи | ||
| Порог срабатывания | < 50 Ом | |
| Индикация | Непрерывный звуковой сигнал f=2 кГц | |
| Испытание P-N | ||
| Максимальный ток теста | 1,5 мА | |
| Напряжение теста | 0…2 В | |
| Ёмкость | ||
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ | |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | |
| Погрешность | ± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр | |
| Общие данные | ||
| ЖК-дисплей | Диагональ 14,22 cм, TFT (640 × 480); мультиметр - максимальная индикация «6.000» | |
| Интерфейс | USB 2.0 – 2 шт. (device, host) | |
| Универсальное питание | 100 ~ 240 В, 50/60 Гц, 1,1 А, 11 Вт // 12 В постоянные/ 4 А (зарядное устройство); аккумуляторная батарея: Li-Ion 6900 мА*ч (до 4 ч автономной работы) | |
| Условия эксплуатации | 0 °С…40 °С; относительная влажность не более 85 % | |
| Габаритные размеры | 276 × 168 × 68 мм | |
| Масса | 1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто | |
Комплект поставки АКИП-4128/1С
| № | Наименование | Колличество |
| 1 | Осциллограф-мультиметр АКИП-4128/1С | 1 |
| 2 | Адаптер-зарядное устройство | 1 |
| 3 | Пробник пассивный PB925 | 2 |
| 4 | Адаптер мультиметр для измерения тока до 600 мА | 1 |
| 5 | Адаптер мультиметр для измерения тока до 10 А | 1 |
| 6 | Кабель USB | 1 |
| 7 | Аккумуляторная батарея: Li-Ion 6900 мА*ч | 1 |
| 8 | Мягкая сумка | 1 |
