Назначение оптического рефлектометра Гамма Лайт:

Рефлектометр оптический Гамма Лайт предназначен для измерения затухания в оптических волокнах и их соединениях, длины и их расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.

Рефлектометр может применяться при производстве оптического волокна и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях.

Описание оптического рефлектометра Гамма Лайт:

Принцип действия рефлектометра Гамма Лайт основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния регистрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. В рефлектометре имеется возможность сохранения результатов измерения (рефлектограммы) в виде файлов и передача их в персональный компьютер (ПК) через порт mini USB.

Рефлектометр оборудован визуальным детектором повреждений, работающим на длине волны 650 нм, позволяющим оценить целостность волоконно-оптической линии.

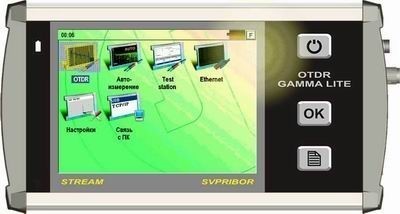

Прибор выполнен в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей.

Особенности оптического рефлектометра Гамма Лайт:

  • Цветной сенсорный дисплей 640х480;
  • Оптический рефлектометр 1310/1550 нм с оптическим модулем М1;
  • Широкий набор специальных функций для измерений, быстрой обработки данных и передачи по локальным и глобальным сетям;
  • Автоматические измерения; Смарт-маркер, Test Station;
  • Анализ, генерация отчетов;
  • Удаленное управление по протоколу TCP/IP;
  • USB host: подключение флэш памяти / мышь;
  • Двустороннее тестирование линии;
  • FTP Интернет сервис;
  • Динамический диапазон 34/32 дБ;
  • Мертвая зона по затуханию 7 метров;
  • По отражению - 3 метра;
  • Минимальная дискретность отсчетов 20 см;
  • Число точек - до 64 000.

Стандартные функции оптического рефлектометра Гамма Лайт:

  • Измерения в ручном и автоматическом режиме;
  • Анализ рефлектограмм в автоматическом, полуавтоматическом и ручном режиме;
  • Сохранение рефлектограмм в стандарте SOR, спецификация GR-196-CORE OTDR (SR-4731);
  • Настройка шаблона имени файла при сохранении, проведение серийных измерений линий нажатием одной кнопки;
  • Поддержка двусторонних измерений линий в соответствии с рекомендацией ITU-T G.650;
  • Проверка активного волокна и качества соединения прибора с волокном;
  • Автоматические измерения на двух длинах волн и сохранение файлов;
  • Большой объем памяти для сохранения рефлектограмм, не менее 2 ГБ;
  • Порт USB-host для подключения USB-flash накопителей и перемещения файлов или подключения стандартной компьютерной мыши;
  • Порт USB-device для подключения к ПК;
  • Опция VFL (лазер 650нм).

Специфичные функции оптического рефлектометра Гамма Лайт:

  • Измерение линий по шаблонам (сохраненным заранее опорным рефлектограммам). Удобно при периодических проверках линий по системе PASS/FAIL;
  • Порт Ethernet для подключения прибора к LAN и WAN сетям, гибкая настройка сетевых параметров;
  • Удаленное управление прибором по протоколу TCP/IP со стационарных ПК или мобильных устройств, при помощи ПО "OTDRView" или "Gamma OTDR";
  • Автоматическое проведение двусторонних измерений линий в паре двух приборов (MASTER/SLAVE), при подключении приборов к одной TCP/IP сети;
  • Возможность подключения к FTP-серверам, для сохранения рефлектограмм. Удобный браузер по папкам и файлам внутри прибора, на подключенном USB-флэш носителе, и на подключенном FTP-сервере;
  • Ping - тест удаленного хоста по сети.

Технические харктеристики оптического рефлектометра Гамма Лайт:

Параметр Значение
Рабочие длины волн, нм 1310±20;
1550±20
Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее для длины волны 1310 нм: 32
для длины волны 1550 нм: 30
Пределы допускаемой основной абсолютной погрешности измерений ослабления, дБ ±0,05∙А,
где А – измеряемое ослабление, дБ
Диапазон измерений длины, км 0 - 0,3; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 75; 0 - 100; 0 - 160
Пределы допускаемой абсолютной погрешности при измерении длины, ΔL, м ∆L = ±(0,3 + 2∙δl + L∙∆n/n + 5∙10-5L), где
δl – дискретность отсчета в измеряемом диапазоне длин, м;
L – измеряемая длина, м;
n – показатель преломления оптического волокна, ед.показателя преломления;
∆n – погрешность, измерения показателя преломления оптического волокна, еденица показателя преломления
Мертвая зона, м, не более:
- при измерении ослабления
- при измерении положения неоднородности

10
3
Длительность зондирующих импульсов, нс 6, 12, 18, 25, 50, 100, 200, 500, 1000, 2500, 5000, 10000, 20000
Электропитание встроенная аккумуляторная батарея
сеть переменного тока через блок питания (сетевой адаптер): напряжением 220 ± 22 В и частотой 50 ± 1 Гц
внешний источник питания напряжением от 12 до 16 , В
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, (при температуре плюс 25 °С, без конденсации влаги), %, не более
- атмосферное давление, кПа

от +5 до +40
90

от 70 до 106,7
Габаритные размеры, мм, не более 220 х 125 х 45
Масса (с батареей), кг, не более 1



* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.

Комплект поставки Гамма Лайт

Наименование Количество
1 Оптический рефлектометр Гамма Лайт 1
2 Блок питания от сети 220 В, выходное напряжение 15 В 1
3 Кабель интерфейсный USB (соединение с ПЭВМ) 1
4 Кабель интерфейсный Ethernet прямой (соединение с локальной сетью) 1
5 Аккумуляторная батарея (в приборе) 1
6 Кабель оптический соединительный одномодовый с разъемами FC 1
7 Компакт-диск с программным обеспечением 1
8 Руководство по эксплуатации 1
