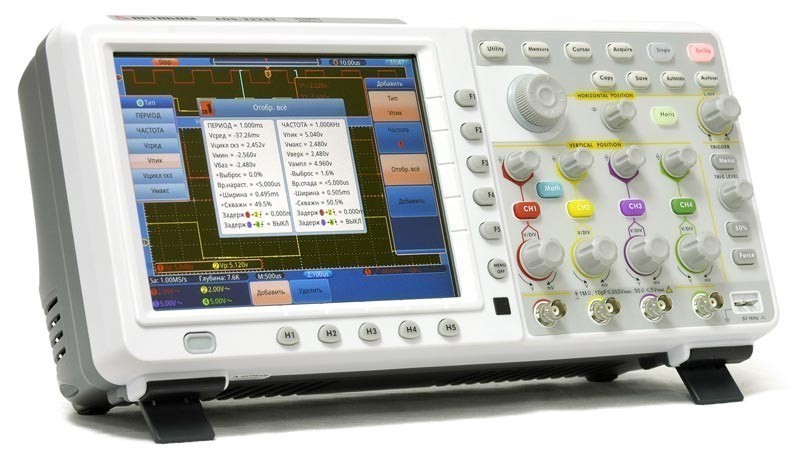

ADS-2224T — осциллограф цифровой

ADS-2224T — осциллограф цифровой
Артикул: 411091
Гарантия: 14 месяцев
Калибровка приобретается отдельно: 9600 Р
Бренд: АКТАКОМ

Описание осциллографа ADS-2224T:

Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем. Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.

Технические характеристики осциллографа ADS-2224T:

Характеритстика Значение
Полоса пропускания 200 MГц
Количество каналов 4
Скорость захвата осциллограмм 50 000 осц/сек
Регистрация Режим Обычный, пиковый детектор,усреднение
Макс. дискретизация (реальное время) 2 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1%
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 1 MΩ: 400 Вп-п (DC + AC пик-пик)
50 Ω: 5 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры
горизонтальной системы
Интерполяция sin (x)/x
Глубина записи 7,6 М точек
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Погрешность времени выборки и времени задержки ±100 ppm
Параметры вертикальной системы АЦП 8 бит (4 канала одновременно)
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±10 делений
Полоса пропускания для аналогового периодического сигнала 200 МГц
Низкочастотный предел ≥10 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤1,7 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел)

Измерения
Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, БПФ
Сохранение во внутреннюю память 4 опорные осциллограммы
Фигуры Лиссажу (X-Y) Диапазон Полный
Сдвиг фаз ±3 градуса

Система запуска
Тип запуска Фронт, импульс, видео, скорость нарастания
Режим Авто, обычный, однократный
Диапазон уровня запуска ±6 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Стандарт видеосигнала NTSC, PAL и SECAM

Основные технические характеристики осциллографа ADS-2224T:

Дисплей
Параметр Значение
Тип дисплея диагональ 8” , ЖК, TFT матрица, Touchscreen
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Выход для компенсации пробника
Параметр Значение
Выходное напряжение (типичное) Амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц
Интерфейс
Параметр Значение
Для связи с ПК USB 2.0, LAN
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход VGA
Питание
Параметр Значение
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель 2 A, T тип, 250 В
Массо-габаритные параметры
Параметр Значение
Габаритные размеры 380 мм × 180 мм × 115 мм (Д*В*Г)
Вес Около 1.5 кг

Комплект поставки ADS-2224T

Наименование Количество
1. Осциллограф ADS-2224T 1
2. Осциллографические щупы 4
3. Сетевой кабель 1
4. USB кабель для подключения к ПК 1
5. Краткая инструкция 1
6. Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном 1
7. Руководство по эксплуатации * 1
