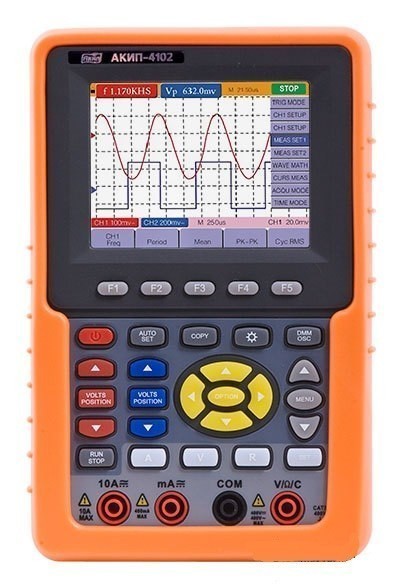

АКИП-4102 — осциллограф-мультиметр цифровой

АКИП-4102 — осциллограф-мультиметр цифровой
Артикул: 411033
Гарантия: 12 мес.
Госреестр РФ: 40743-09
Бренд: АКИП
Цена:
59 019 Р
Доступен для заказа
Добавить к сравнению

Особенности скопметра АКИП-4102:

  • Осциллограф: 2 канала, полоса пропускания 20 МГц;
  • Частота дискретизации до 100 МГц в реальном времени;
  • Автоматические и курсорные измерения;
  • Длина памяти 6 кБ на канал;
  • Запись и вызов до 4-х осциллограмм;
  • Выход калибратора 1 кГц;
  • Интерполяция sin x/x, матем. обработка (+, -, /, х), режим XY;
  • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи и тест диодов;
  • Цветной ЖК-дисплей, интерфейс USB;
  • Автономное батарейное питание;
  • Ударопрочное исполнение.

Технические характеристики скопметра АКИП-4102:

Параметр Значение
РЕЖИМ ОСЦИЛЛОГРАФА
Канал вертикального отклонения
Полоса пропускания 0 … 20 МГц
Коэффициент отклонения 5 мВ/дел … 5 В/дел
Входное сопротивление 1 МОм ± 2% // 20 пФ±3 пФ
Сопряжение входа Открытый, закрытый, заземлен
Время нарастания < 17,5 нс
Погрешность коэффициента отклонения ±3%
Временная задержка между каналами 150 пс
Максимальное входное напряжение 400 В пик.
Канал горизонтального отклонения
Коэффициент развертки 5 нс/дел … 5 с/дел (шаг 1-2,5-5)
Погрешность коэффициента развертки 0,01%
Синхронизация
Режимы запуска Однократный, нормальный, авто
Источник синхронизации канал 1, канал 2
Типы синхронизации По фронту, ТВ-синхронизация (поле, строка)
Погрешность установки уровня синхронизации ±0,3 деления
Аналогово-цифровое преобразование
Частота дискретизации 100 МГц
Объем памяти 6 кБ
Разрядность АЦП 8 бит
Режимы выборки Нормальный, усреднение, пиковый детектор
РЕЖИМ МУЛЬТИМЕТРА
Постоянное и переменное напряжение
Пределы измерения напряжений Постоянное 400 мВ, 4 В, 40 и 400 В
Переменное 4 В, 40 и 400 В (диапазон частот 40 … 400 Гц)
Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
Входное сопротивление 10 МОм
Погрешность измерения ± 1%
Постоянный и переменный ток
Предел измерений 40 мА, 400 мА, 10 А
Разрешение 10 мкА, 100 мкА, 10 мА
Диапазон частот переменного тока 40 … 400 Гц
Погрешность измерения Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела
Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела
Сопротивление
Предел измерений 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм
Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
Погрешность ±1%
Емкость
Предел измерений 51 нФ, 512 нФ, 5, 12 мкФ, 51,2 мкФ, 100 мкФ
Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ в зависимости от предела
Погрешность ±3%
Общие данные
Дисплей цветной ЖКИ (320 × 240), диагональ 9,6 см, 4096 цветов
Источник питания Литиевая батарея, время автономной работы 4 часа
Зарядное устройство / адаптер 220 В, 50 Гц 8,5 В постоянное, 1,5 А
Условия эксплуатации 0 °С … +40 °С; отн. влажность не более 80%
Габаритные размеры 180 х 115 х 40 мм
Масса 0,7 кг
Интерфейс USB



Комплект поставки АКИП-4102

Наименование Количество
Прибор 1
Пробник х10 2
AC-DC адаптер 1
Измерительный кабель 2
Провод для калибратора 1
Кабель USB 1
Руководство по эксплуатации 1
Программное обеспечение 1
Металлический кейс 1
